Type CSV Hooginducerend straallijnrooster

Type CSV

Straallijnrooster 23,5 mm breed met wisselzijdig uitblaaspatroon. Voorzien van speciaal binnenwerk dat tochtvrij inblazen mogelijk maakt, zonder gebruik te maken van het coandă-effect. Het rooster is zeer geschikt voor toepassing bij klimaatplafonds en kan zowel ingezet worden als toevoer- en retourrooster.

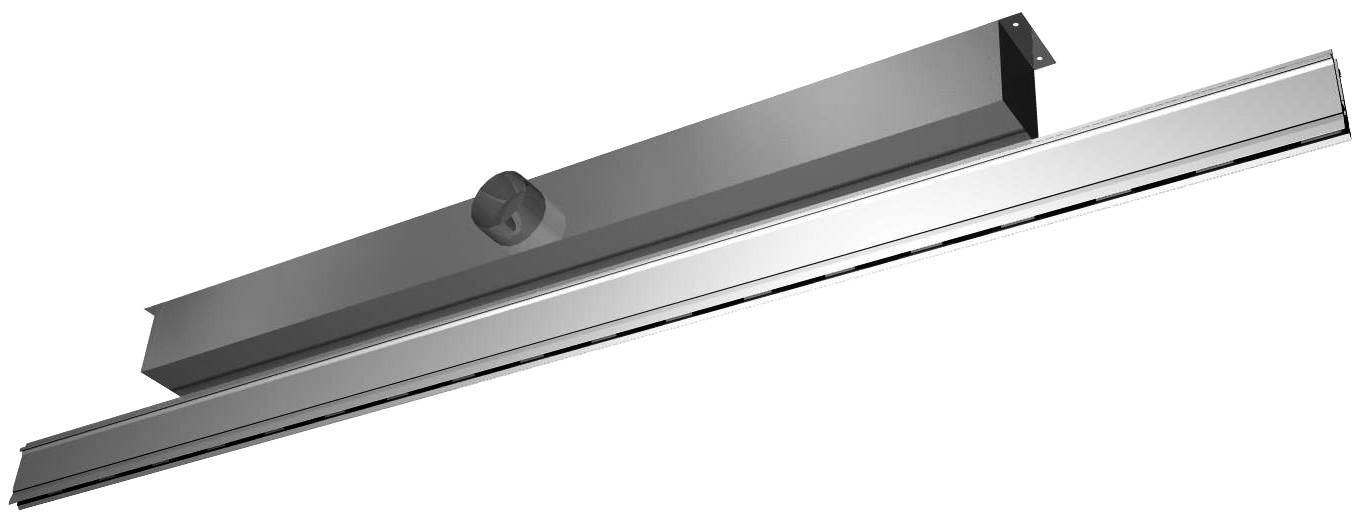

Barcol-Air lijnroosters CSV

Productspecificaties

  • Straallijnrooster in 23.5 mm uitvoering
  • Voorzien van een wisselzijdig binnenwerk voor tochtvrije inblaas zonder Coanda-effect
  • Afwerking: wit, RAL 9010 (binnenwerk zwart)

Toepassing

Het straallijnrooster type CSV is zeer geschikt om in combinatie met klimaatplafonds te worden toegepast. Reden hiervoor is dat het stromingspatroon van het rooster weinig gevoelig is voor de temperatuur van het plafond, omdat de toevoerstralen niet langs het plafond gericht zijn en er dus geen gebruik wordt gemaakt van het coandă-effect. Door de geringe afmetingen van het rooster en de onderling verschillende uitblaasrichting van de toevoerstralen wordt een intensieve menging met de ruimtelucht bewerkstelligd. Hiermee wordt bereikt dat de menging geheel plaatsvindt boven de verblijfzone. De straallijnroosters zijn tevens geschikt voor retourtoepassingen.

Eigenschappen

  • Wisselzijdig uitblaaspatroon
  • Door het speciale binnenwerk is een tochtvrije inblaas mogelijk zonder gebruikmaking van het coandă-effect
  • 23,5 mm breed: ca. 83 m3/h/m
  • Zeer geschikt voor gebruik bij klimaatplafonds

Uitvoering

Roosterbreedte
23,5 mm
Binnenwerk
Zwart kunststof (polyamide, PA66; UV-bestendig)
Frame
Geëxtrudeerd aluminium, afwerking RAL 9010
Plenumbox
Verzinkt plaatstaal
Opmerking
De plenumboxlengte wordt luchttechnisch bepaald en kan derhalve gelijk zijn aan of korter zijn dan de roosterlengte

Downloads & Links

Technische documentatie

2BA

Productafbeelding

Stabu Bouwbreed

Revit file
