Type AFS Rechthoekig meet- en regelstation voor luchtvolume.

Type AFS

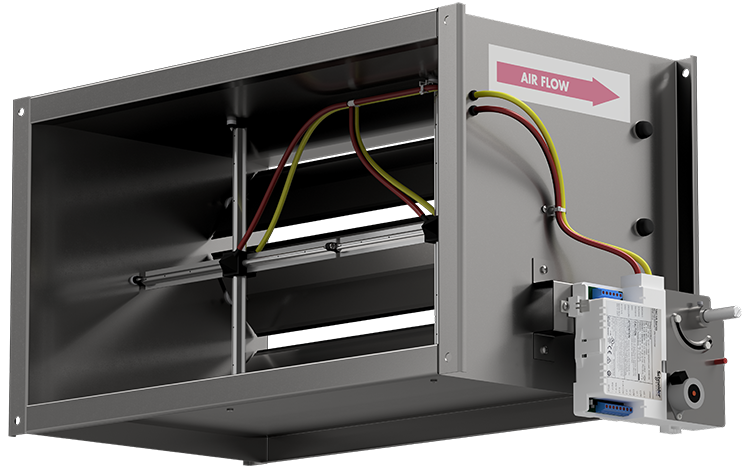

Rechthoekig meet- en regelstation voor luchtvolume voorzien van Flo-Cross meetorgaan, voldoet aan luchtdichtheidsklasse C conform NEN-EN 1751 (Luka klasse C). Optioneel leverbaar in dubbelwandige uitvoering eventueel voorzien van gelijkrichter ter correctie van turbulente aanstroming.

Type AFS

Productspecificaties

  • Zeer geringe aanstroomgevoeligheid
  • Afgegeven verschildruksignaal minimaal 2.5 maal de dynamische druk
  • Luchtdichtheidsklasse C conform NEN-EN 1751 (Luka klasse C)

Toepassing

Rechthoekig meet- en regelstation voor luchtvolume. Standaard voorzien van Flo-Cross middelend meetorgaan, optioneel uitvoerbaar met gelijkrichter ter correctie van turbulente aanstroming. Tevens leverbaar in dubbelwandige uitvoering.

Eigenschappen

  • Zeer geringe aanstroomgevoeligheid
  • Relatieve meetnauwkeurigheid: ± 2,5% van de gemeten waarde bij een luchtsnelheid groter dan 2,5 m/s
  • Korte inbouwlengte
  • Luchtdichtheidsklasse C conform NEN-EN 1751 (Luka klasse C)
  • Flo-Cross precisiemeetorgaan
  • Optioneel leverbaar met luchtgelijkrichter ter correctie van turbulente aanstroming

Uitvoering

Behuizing
Gegalvaniseerd plaatstaal
Klepblad regelklep
Aluminium, voorzien van neopreenprofiel voor een volledige afsluitingsfunctie
Flo-Cross meetorgaan
Geëxtrudeerd aluminium, v.v. kunststof binnenwerk en uiteinden
Optionele afwerkingen
RVS 304 of RVS 316 (behuizing & kleppen)
Optionele uitvoeringen
Dubbelwandige uitvoeringen eventueel voorzien van luchtgelijkrichter

Downloads & Links

Technische documentatie

2BA

Productafbeelding

Stabu Bouwbreed

Montagevoorschrift

Luka certificaat
