Type FR90 Ronde brandkleppen type FR90, welke 90 minuten brandwerend zijn en voldoen aan luchtdichtheidsklasse D conform NEN-EN-1751.

Type FR90

Ronde brandklep met grote vrije doorlaat voor een maximaal volumestroom en minimaal drukverlies. Standaard voorzien van volledig afgeschermd, thermisch smeltpatroon (70 °C), twee inspectie-openingen en thermisch mechanische aandrijving (optioneel voorzien van servomotor). De brandklep voldoet aan de luchtdichtheidsklasse D conform de NEN-EN 1751. Optioneel leverbaar met inbouw-, aanbouw- of voorbouwraam.

Type FR90 Brandklep
Type FR90 Brandklep met epoxycoating

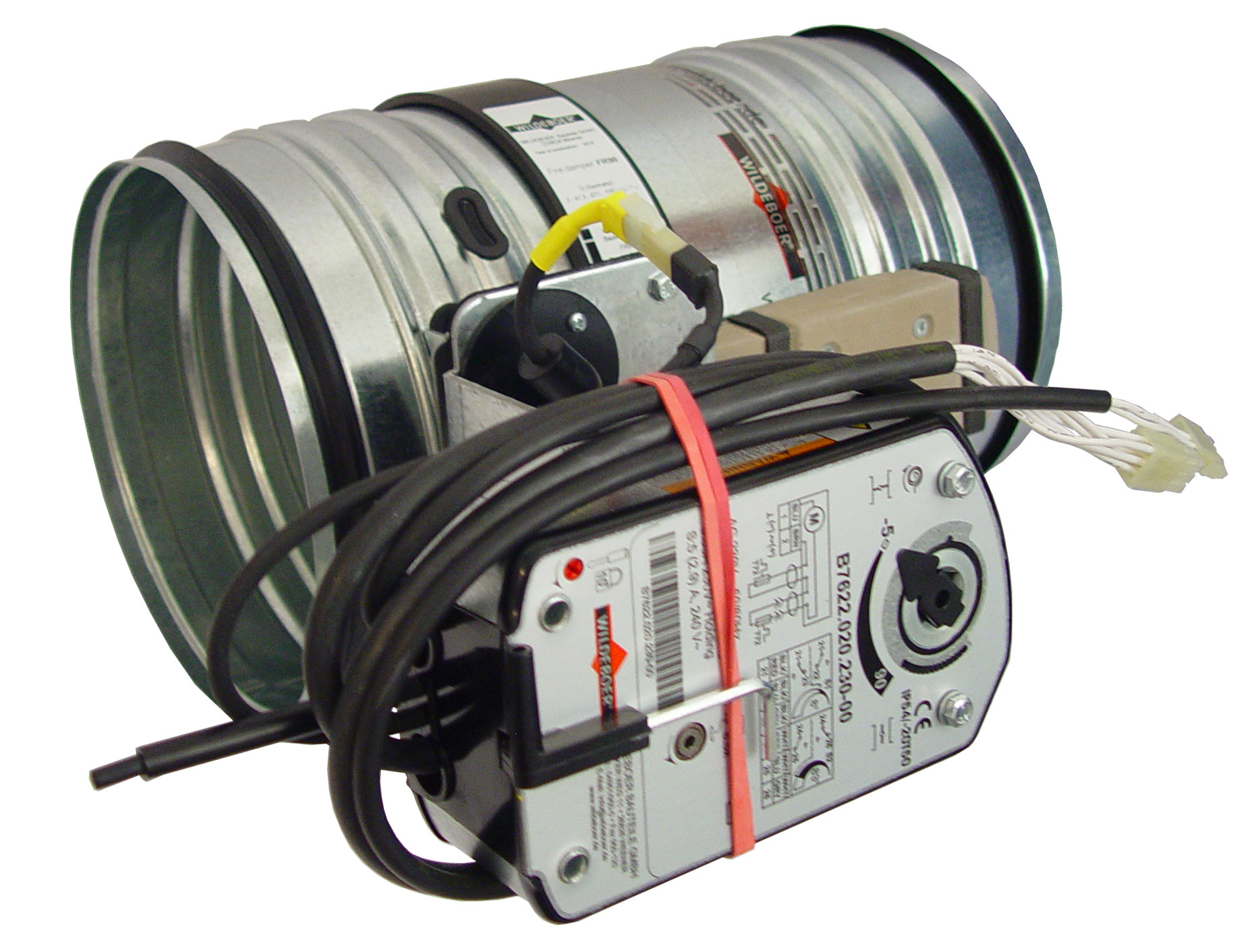

Type FR90 Brandklep met servomotor

Productspecificaties

  • Grote vrije doorlaat (maximale volumestroom, minimaal drukverlies)
  • Rondom afgeschermde thermische smeltveiligheid 70° of 95°
  • Plaatstalen behuizing uit één stuk vervaardigd
  • Standaard voorzien van twee inspectie-openingen
  • Luchtdichtheidsklasse D conform NEN-EN 1751
  • Classificatie EI 90 (ve, ho, i ⇔ o) S (90 minuten brandwerendheid)
  • Tevens verkrijgbaar via Technische Unie

Toepassing

Deze ronde, onderhoudsvriendelijke brandkleppen zijn 90 minuten brandwerend conform EI 90 en beschikbaar in een range van 100 t/m 800 mm. De brandkleppen zijn uitgerust met twee inspectie-openingen ten einde de stand van het klepblad eenvoudig te kunnen controleren. Optioneel zijn de brandkleppen uitvoerbaar met diverse soorten inbouw- en aanbouwramen en kunnen daarnaast uitgevoerd worden voorzien van epoxy coating.

Eigenschappen

  • Plaatstalen behuizing uit één stuk vervaardigd
  • Nominale afmeting DN 100 tot en met 800 (mm)
  • Breukveilig klepblad voorzien van omlopende elastomeer-lipafdichting
  • Luchtdichtheidsklasse D conform NEN-EN-1751 (Luka D)
  • Twee inspectie-openingen
  • Volledig afgeschermde aandrijfeenheid
  • Grote vrije doorlaat | bediening buitenlangs
  • Volledig afgeschermde thermische smeltveiligheid (70 graden C)

Uitvoering

Behuizing
Verzinkt plaatstaal
Klepblad
Calciumsilicaat (hittebestendig | slijtvast) v.v. elastomeer lipafdichtingen
Thermische activeerinrichtingen
70 °C of 95 °C (handmatige of elektrische bediening)
Conformiteitscertificaat
TÜV 07 ATEX 554091 X
Goedkeuring NL
2012-Efectis-R0297
Classificatie
EI 90 (ve, ho, i ↔ o)
