Type PXL | PXH

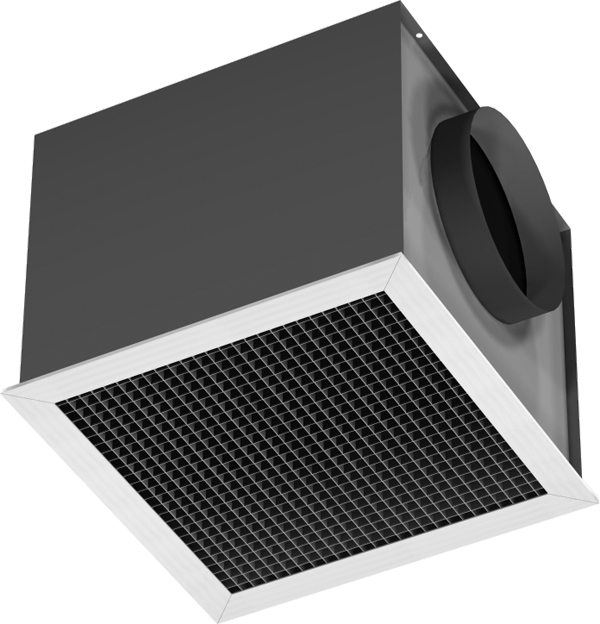

Rastervormig retourrooster geschikt voor de afvoer van grote luchthoeveelheden bij lage drukverliezen. Voorzien van grote vrije doorlaat (90%) en vast of uitneembaar binnenwerk. Optioneel leverbaar met volumeregelaar en/of filterhouder (ten behoeve van filterdikte 25 mm).

Vraag een offerte aan Bekijk downloads

Productspecificaties

  • Vast of uitneembaar, rastervormig binnenwerk
  • Grote vrije doorlaat (90%)
  • Retour- / overstroomrooster

Toepassing

Het retourrooster type PXL..O4 of type PXH..O4 is door de grote vrije doorlaat van 90% zeer geschikt voor de afvoer van grote luchthoeveelheden bij lage drukverliezen. Het rooster kan zowel in het plafond als op een kanaal worden gemonteerd.

Eigenschappen

  • Vast of uitneembaar binnenwerk, rastervormig (13 x 13 mm)
  • Grote vrije doorlaat (90%)
  • Volumeregelaar voorzien van tegengesteld draaiende bladen
  • Model 250x250 en 555x555 geschikt voor plaatsing op T-profielen van systeemplafonds

Levering

  • Rooster compleet met binnenwerk en eventuele accessoires gemonteerd.

Montage

  • De plenumbox en adapter zijn voorzien van ophang-ogen.

Besteksomschrijving

Retourlucht- en afzuigroosters voor grote luchthoeveelheden met een rastervormig binnenwerk, rasterafmeting 13 x 13 mm. Vrije doorlaat 90%. De roosters dienen samengebouwd te zijn met een ongeïsoleerde plenumbox. Afwerking: RAL 9010.

Barcol-Air type PXLO1O4

Uitvoering

Frame
Geëxtrudeerd aluminium
Plenumbox / adapter
Verzinkt plaatstaal
Binnenwerk
Aluminium
Framebreedte
PXL-frame 35 mm met vast binnenwerk | PXH-frame 25 mm met uitneembaar binnenwerk (eventueel met filterhouder)
Standaard afwerking
Nr. 4 wit RAL 9010 (70% glansgraad)
Optionele afwerking
Optioneel verkrijgbaar met verlaagde plenumbox
