Type VBG | VBH | VBT Wervelroosters voor grote luchthoeveelheden met volledig instelbaar uitblaaspatroon

Type VBG | VBH | VBT

Rond wervelrooster speciaal ontworpen voor het toevoeren van gekoelde of verwarmde lucht in hoge ruimten, zoals sporthallen, magazijnen, theaters en bioscopen. Afhankelijk van de gekozen uitvoering leverbaar met volledig traploos instelbaar uitblaaspatroon (van horizontaal tot verticaal uitblazend) of met vaste schoephoek naar keuze. Het rooster kan zowel met als zonder plafond worden gemonteerd. Keuzemogelijkheid uit een handvastzetinrichting, servomotor of geheugenmetaal als bedieningsmechanisme. Optioneel leverbaar met voorgemonteerde balbescherming.

Barcol-Air wervelroosters VBG
Barcol-Air wervelroosters VBT

Productspecificaties

  • Volledig instelbaar uitblaaspatroon
  • Bediening: handmatig / servomotor / geheugenmetaal
  • Optioneel: voorzien van geheugenmetaal en/of balbescherming, uitstroomconus en/of inlegpaneel
  • Afwerking: standaard wit, RAL 9010 (70% glansgraad)

Toepassing

Het ronde wervelrooster type VBG...4 / VBH...4 is speciaal ontworpen voor de toevoer van gekoelde en verwarmde lucht in hoge ruimten. Het uitblaaspatroon van het roostertype VBG...4 is traploos instelbaar van horizontaal tot verticaal waardoor een ideale luchtverdeling kan worden gerealiseerd in elke situatie. Het VBH...4 rooster kan met iedere schoephoek worden geleverd, echter de schoephoek dient bij bestelling te worden opgegeven. Deze kan naderhand niet meer worden gewijzigd.

Het VBG...4 rooster kan worden geleverd met een servomotor waardoor op afstand het uitblaaspatroon kan worden ingesteld op koelen (horizontaal) of verwarmen (verticaal). Typische toepassingen van dit rooster zijn: sportzalen, magazijnen, fabricagehallen, tentoonstellingshallen, winkelcentra, vides, theaters, bioscopen maar ook kleinere ruimten met een hoogte > 4 meter waar zowel gekoeld als verwarmd moet worden.

Eigenschappen

  • Type VBG...4: volledig traploos instelbaar uitblaaspatroon van horizontaal tot verticaal uitblazend
  • Type VBH...4: schoephoek bij bestelling op te geven (naderhand niet meer aanpasbaar)
  • Geschikt voor grote luchthoeveelheden
  • Toepasbaar met en zonder plafond
  • Grote doordringdiepte bij het toevoeren van verwarmde lucht (verticaal patroon)
  • Bij een temperatuurverschil van > ± 3K tussen koelen en verwarmen adviseren wij een bediening door middel van een servomotor of geheugen metaal om zowel het horizontale alsook het verticale patroon optimaal te benutten (alleen type VBG...4)

Levering

  • Indien het rooster met plenum wordt besteld, wordt het plenum los meegeleverd.
  • Indien besteld met servomotor bevindt de motor zich aan de buitenzijde van het rooster.
  • Optioneel voorgemonteerde balbescherming is mogelijk.

Montage

  • Het plenum is voorzien van ophang-ogen.
  • Zonder plenum kan het rooster direct op een ronde kanaalstutz worden gemonteerd, in dit geval adviseren wij een rechte aanstroming van minimaal 3 x de diameter voor een gelijkmatige luchtverdeling op het rooster.
  • Bij montage van het rooster direct op het hoofdkanaal of een relatief korte aftakking, adviseren wij een deflectrol toe te passen om een gelijkmatige luchtaanstroming op het rooster te krijgen.

Besteksomschrijving | voorbeeld

Ronde wervelroosters met een traploos verstelbaar uitblaaspatroon. Geschikt voor het toevoeren van koude- en/of warme lucht. De roosters dienen voorzien te zijn van een inwendig geïsoleerde plenumbox met luchtverdeelplaat. Afwerking: nr. 4 RAL 9010.

Barcol-Air type VBGO3O4-0400

Uitvoering

Rooster
Aluminium, schoepen: staal
Standaard afwerking rooster
Wit, RAL 9010 (70% glansgraad). Leverbaar in nader te bepalen RAL kleur optioneel mogelijk
Plenum
Verzinkt plaatstaal en voorzien van luchtverdeelplaat voor een gelijkmatige luchtverdeling op het rooster, optioneel voorzien van inwendige isolatie
Uitblaaspatroon
Handmatig instelbaar (optioneel met servomotor of geheugenmetaal - alleen type VBG...4)
Opmerking
Tevens leverbaar met verlaagde plenumbox
Roostermodellen 200 - 315
Uitvoerbaar met vierkante inlegplaat (595 x 595) voor toepassing in een systeemplafond

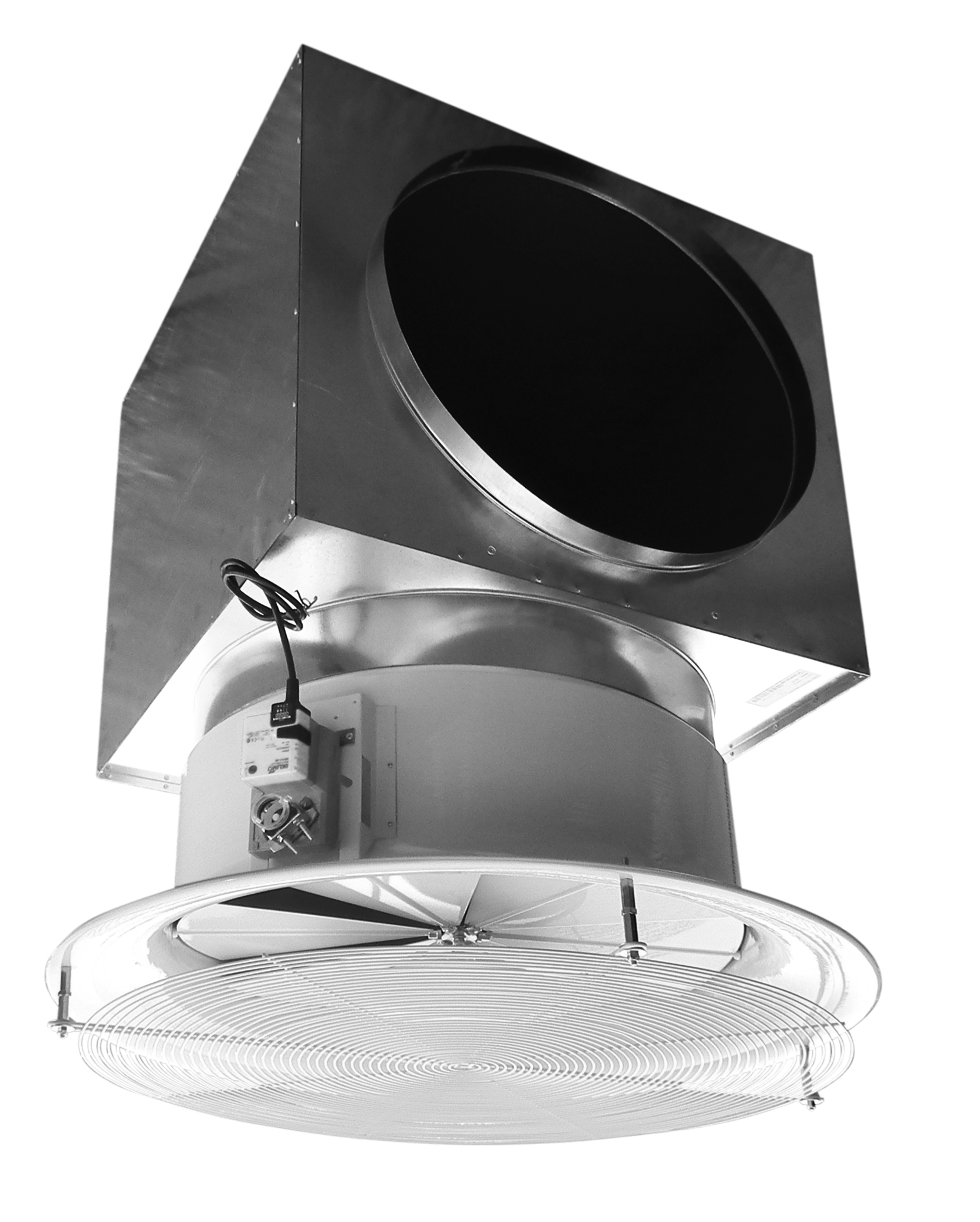

Balbescherming
Voor een optimale bescherming van het wervelrooster in een sporthal-omgeving kan deze optioneel worden uitgevoerd met een voorgemonteerde balbescherming
