Type VJS | VJT

Toepassing

Het roostertype VJS. . . 4 is speciaal ontworpen voor het toevoeren van grote luchthoeveelheden. Het rooster is uitermate geschikt voor toepassing in hoge ruimten. Het radiale uitblaaspatroon is traploos instelbaar van horizontaal (koeling) tot verticaal (verwarming). Het rooster is optioneel leverbaar met een temperatuurgevoelig mechanisme dat het uitblaaspatroon automatisch aanpast aan de inblaastemperatuur. Deze roosters kunnen zowel vrijhangend als in een verlaagd plafond gemonteerd worden toegepast. Het rooster kan ook toegepast worden als retourrooster, geschikt voor het afvoeren van lucht.

Eigenschappen

• Instelbaar uitblaaspatroon
• Geschikt voor grote luchthoeveelheden
• Toepasbaar in ruimten met of zonder plafond
• Geschikt voor het toevoeren van verwarmde lucht in hoge ruimten

Levering

• Indien het rooster met plenum besteld wordt, wordt het plenum los geleverd om transportschade te voorkomen.
• De volumeregelaar wordt met het rooster samengebouwd geleverd.

Montage

• Het plenum is voorzien van ophang-ogen.

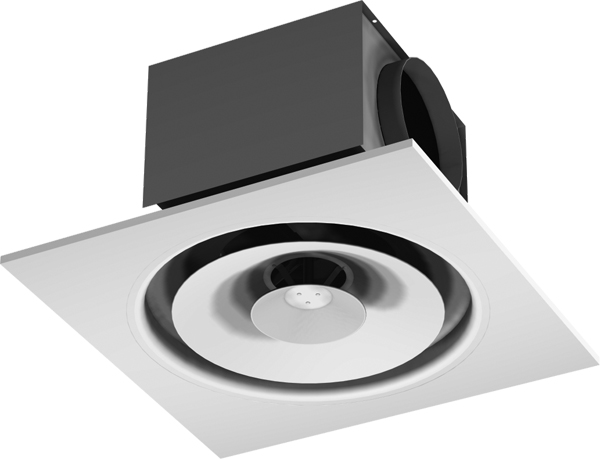

• De modellen 160 t/m 315 zijn leverbaar met een vierkante frontplaat (595 x 595) voor directe montage in een systeemplafond.
• Zonder plenum kan het rooster direct op een ronde kanaalstutz worden gemonteerd, in dit geval adviseren wij een rechte aanstroming van minimaal 3 x D voor een gelijkmatige luchtverdeling op het rooster.
• Bij montage van het rooster direct op het hoofdkanaal of een relatief korte aftakking, adviseren wij een deflectrol toe te passen om een gelijkmatige luchtaanstroming op het rooster te krijgen.

Besteksomschrijving | voorbeeld

Ronde plafondroosters voor luchttoevoer en luchtafvoer met automatisch verstellend uitblaaspatroon op basis van inblaastemperatuur. De roosters dienen voorzien te zijn van een inwendig geïsoleerde plenum voorzien van luchtverdeelplaat. Afwerking: RAL 9010.

Barcol-Air type VJSO3O4
