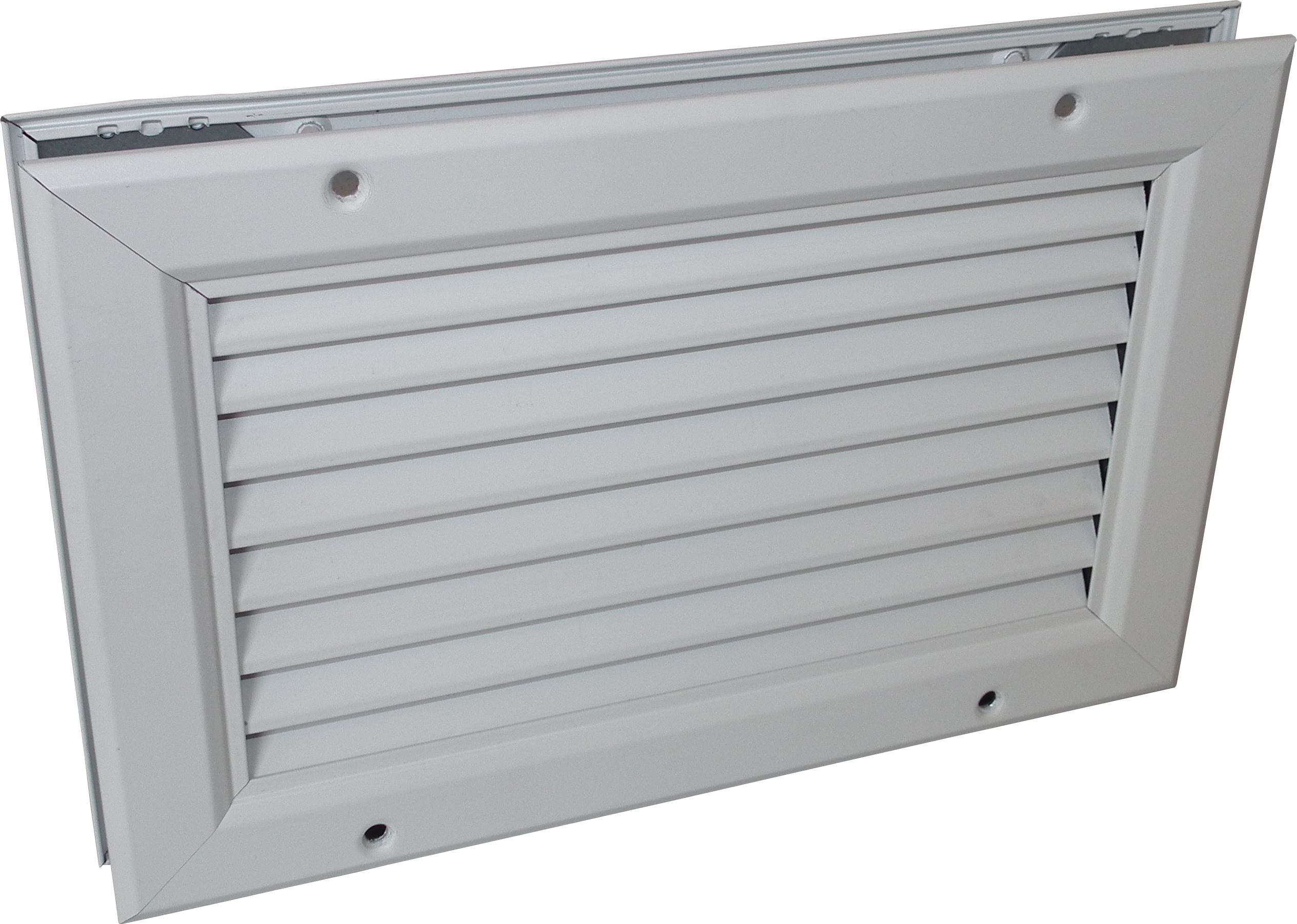

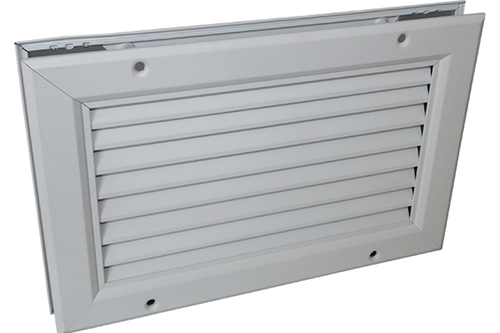

Type GDX Doorvoerrooster voor montage in deur, paneel of wand.

Type GDX

Doorvoerrooster type GDX is geschikt voor montage in een deur, paneel of wand en voorziet in luchtdoorvoer van de ene ruimte naar de andere ruimte.

Productspecificaties

  • Geschikt voor montage in een deur, paneel of wand
  • Vrije doorlaat ca. 30%
  • Vanuit elke hoek "zichtdicht"
  • Met deelbaar telescoopframe
  • Voorraadartikel

Toepassing

Het doorvoerrooster type GDXOOS4 is geschikt voor montage in een deur, paneel of wand en voorziet in luchtdoorvoer van de ene ruimte naar de andere ruimte.

Eigenschappen

  • De U-vormige lamellen overlappen elkaar waardoor het rooster vanuit elke hoek “zichtdicht” is.
  • Vrije doorlaat ca. 30%.
  • Het rooster heeft een grote mechanische sterkte.
  • De speciale schoepvorm geeft het rooster een lineair aanzicht en maakt het onderhoud eenvoudig.
  • Met het deelbare telescoopframe is het tevens mogelijk het rooster in deuren en panelen te monteren met een dikte van 26 tot 42 mm is het zelfs mogelijk dit rooster toe te passen in deuren en wanden met een maximale dikte van 65 mm.
  • Het deelbare telescoopframe maakt het ook mogelijk dit rooster als “zichtdicht” wanddoorvoerrooster toe te passen.

Uitvoering

Framebreedte
Flensframe 25 mm, telescoopframe 26 mm
Frame
Geëxtrudeerd aluminium
Binnenwerk
Geëxtrudeerd aluminium
Standaard afwerking
Nr. 4 wit RAL 9010 (70% glansgraad)
Optionele afwerking
Nr. 9 blank geannodiseerd aluminium of andere RAL kleur

Downloads & Links

Technische documentatie

2BA

Productafbeelding

Stabu Bouwbreed

TU
